厌氧罐三维图

        厌氧罐是中侨启迪在UASB、EGSB的基础上研发的一种新型厌氧反应器，设备适用于化工废水、酒精废水、淀粉废水、造纸废水、医药废水、生物制药废水、食品废水等浓度高的废水，今天中侨启迪小编带您了解一下厌氧罐三维图。

        厌氧罐的工作原理：

        废水由池底进入反应器，向上流过由絮状或颗粒污泥组成的污泥床，随着废水与污泥相接触发生厌氧反应，产生沼气（主要是甲烷和二氧化碳）引起污泥床扰动，通过反应区经气体分离后的混合液进入沉淀区进行固液分离，澄清后的处理过的水排走，沉淀下来的微生物固体，即厌氧污泥靠重力沉降返回到反应区，集气室收集的沼气由沼气管排出反应器。UASB反应器内不设搅拌装置，上升的水流和产生的沼气可满足搅拌要求，反应器内不需填装填料，构造简单，易于操作运行，便于维护管理。由于UASB反应器设置有三相分离器，使得反应器内污泥不易流失，所以反应器内能维持很高的污泥浓度。同时，反应器的SRT（污泥停留时间）大，HRT（水力停留时间）小，这使反应器有很高的容积负荷率并运行稳定性。

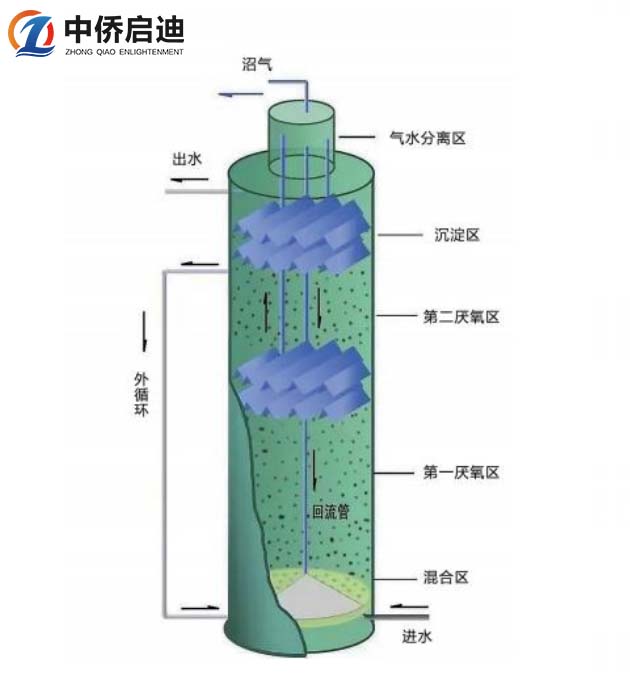

        厌氧罐三维图


        从厌氧罐三维图可以看到设备结构，厌氧罐其实相当于上下两个UASB反应器的串联运行，下面一个反应器具有很高的有机负荷率，起“粗”处理作用，上面一个反应器的负荷低，起“精”处理作用，使出水水质好且稳定。
